COMO FUNCIONA UMA USINA NUCLEAR

Pessoal, em vista dos acontecimentos ocorridos no Japão e que já estão repercutindo no mundo todo, trago um pequeno texto que de forma simples explica o funcionamento de uma usina nuclear. Boa leitura a todos!!
Uma usina nuclear funciona com princípios semelhantes aos de uma termelétrica: o calor gerado por combustão (de carvão, óleo, gás ou outros combustíveis) vaporiza a água em uma caldeira. Este vapor aciona uma turbina, à qual está acoplado um gerador, que produz a energia elétrica. Na usina nuclear, o calor é produzido pela fissão do urânio no núcleo do reator PWR (Pressurized Water Reactor). Nesse tipo de reator a transferência de calor é feita por um circuito fechado de água em alta pressão.














1- Sala de controle de emergência e sistema de emergência 2
2- Revestimento de segurança, para impedir vazamento de radiação
3- Edifício auxiliar
4- Vaso do reator
5- Gerador de vapor
6- Bomba que movimenta a água pela tubulação
7- Edifício da administração, com as salas de controle
8- Edifício do sistema de emergência 1
9- Depósito de água de alimentação
10- Prédio do turbo-gerador
11- Turbinas transformam energia térmica em mecânica
12- Geradores transformam energia mecânica em eletromagnética
13- Condutos levam a energia para os transformadores
14- Transformador eleva a voltagem que sai dos geradores de 25 para 500 Quilovolts
15- Casa de bombas

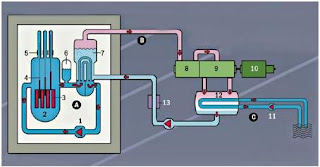

A bomba de refrigeração (1) movimenta a água do circuito primário (A) constantemente. O vaso de pressão (2) contém o núcleo do reator com os elementos combustíveis (3). As barras de controle (4 e 5) controlam a taxa de fissão do urânio. A água passa pelo núcleo do reator, e o calor liberado pela fissão do urânio a esquenta a até aproximadamente 325 oC, mas o pressurizador (6) impede sua evaporação. A água passa por canos dentro do gerador de vapor (7), no circuito secundário (B), evaporando o líquido dentro dele. O vapor entra nas turbinas (8 e 9). Lá a energia cinética do vapor transforma-se em energia mecânica pela rotação da turbina, que está acoplada ao gerador elétrico. No gerador (10), essa energia é convertida em eletricidade. No terceiro circuito (C), a água do mar entra e sai do sistema (11), esfriando o vapor do condensador (12) e transformando-o em água. O líquido é aquecido (13) e volta ao gerador.
